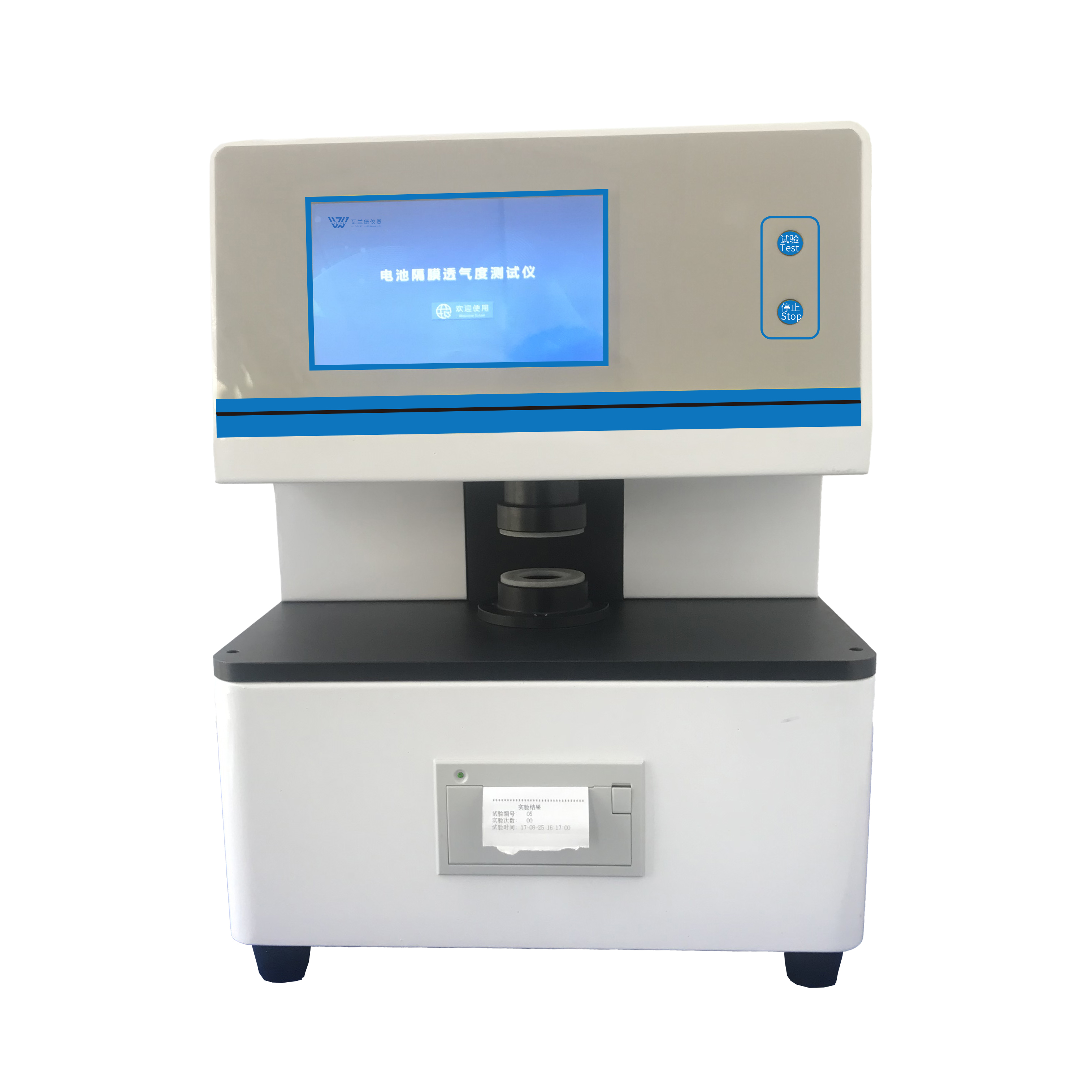

TQD-H電池隔膜透氣性測試儀

隔膜透氣度測試儀是一款全自動電池隔膜透氣性測試儀，依據《鋰離子電池用聚烯烴隔膜》GB/T36363-2018以及ISO 5636、SJT 1071.9等國際標準。主要用于測試隔膜以及各種膜材料的透氣度。

測試范圍

電池隔膜、云母帶、透氣膜、薄片、紙張等各 種材料及相關聚合物產品的透氣度測試。

標準依據

GB/T458、ISO5636/2、QB/T1667、GB/T22819、GB/T23227、ISO2965、YC/T172、GB/T12655、ISO5636/3、ISO5636/5、GB/T20042.7-2014、GB/T36363-2018。

工作原理

利用壓差法的原理設計，將預先處理好的試樣放在上下測量面間，在試樣兩側形成一個恒定的壓差，氣體在壓差的作用下，由高壓側透過試樣向低壓側流動，根據流過試樣的面積、壓差和流量，計算出試樣的透氣度。按規定的條件下，在單位時間和單位壓差下，單位面積的紙頁所通過的平均空氣流量，以微米每帕斯卡表示【1μm/（Pa?S）】=1mL/(m2?Pa?S) 。

主要特點

1、一鍵試驗，全自動測試

2、TFT液晶屏，觸摸屏操作

3、零導航深度的扁平化界面 UI，操作更加方便快捷

4、氣動夾樣

5、s/100ml，um/Pa.s多單位顯示

6、微型打印機打印試驗報告

7、自動過載保護

8、標準通信接口

技術指標

測試范圍：10--15000s/100ml（標準配置）其他量程可選。

分 辨 率：0.1s/100ml

試樣件數：1件

壓力范圍：5kPa (10kPa，20kPa可選)

壓力精度：0.0001kPa

測試面積：1.0in2. (6.4516cm2)

試樣厚度：≤5mm

試驗氣體：潔凈空氣（用戶自備）

氣源壓力：0.3MPa-1.0MPa

接口尺寸：Ф6mm

外形尺寸：370MM(L)X320MM(D)X450MM(H)

電    源：AC 220V 50Hz

凈    重：20 kg

標準配置

主機、Ф6聚氨酯管
